?? 近日，江蘇MDG 40t龍門吊電氣柜控制系統項目已經圓滿完成，相信睿郅盾龍門電氣柜控制系統會為江蘇龍門吊項目提供更有力的生產保障。

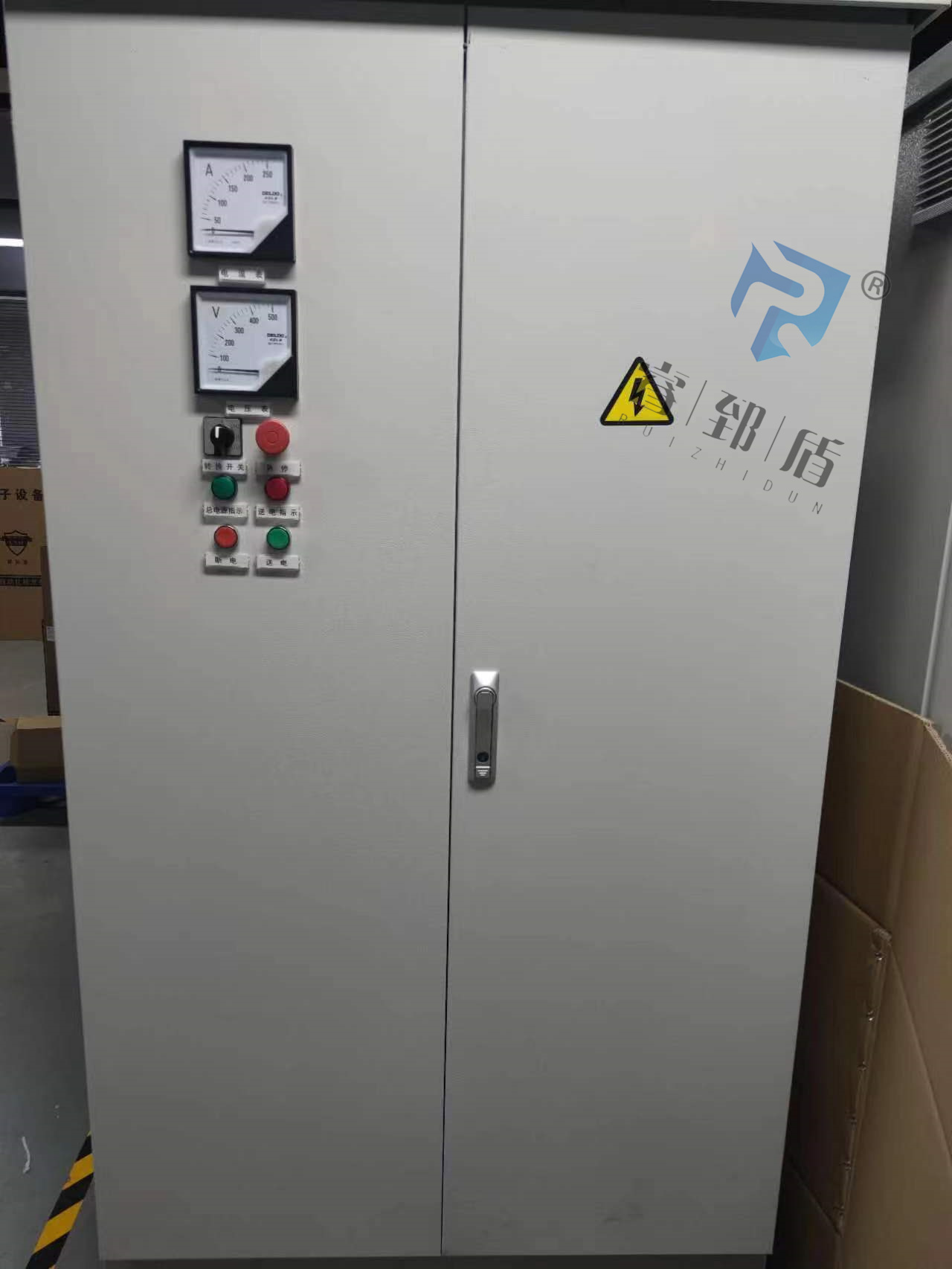

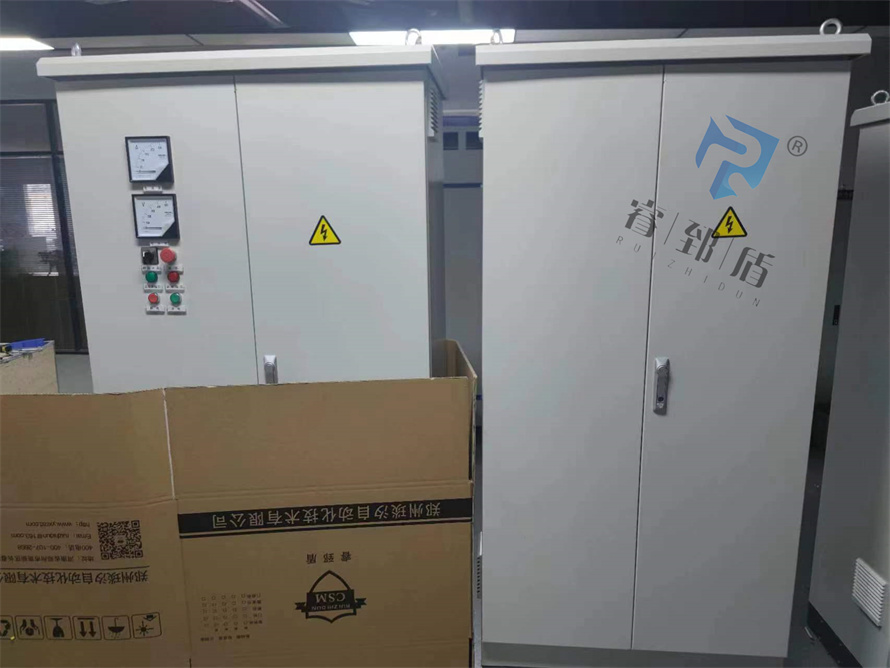

? ?40t龍門吊電氣柜控制系統

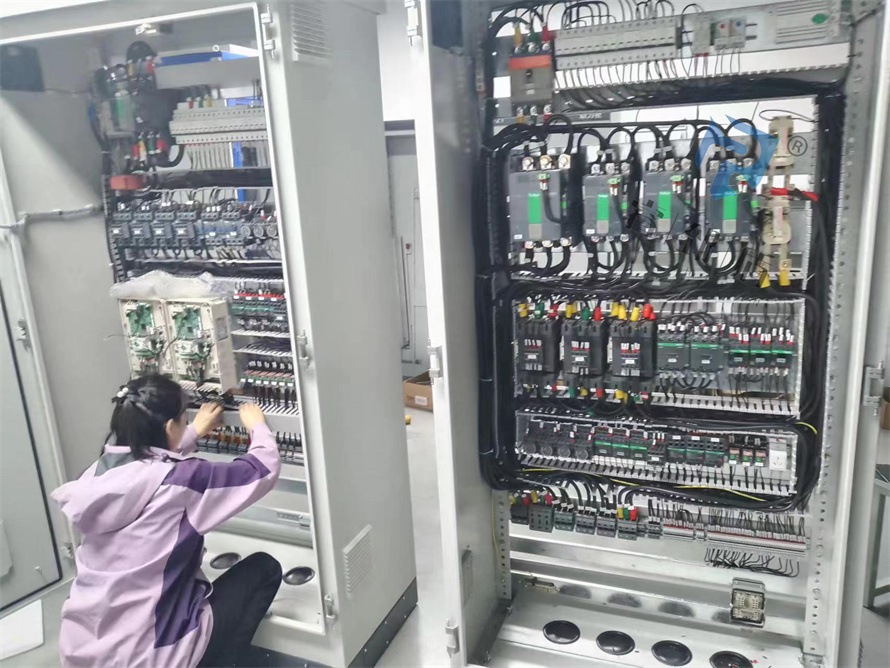

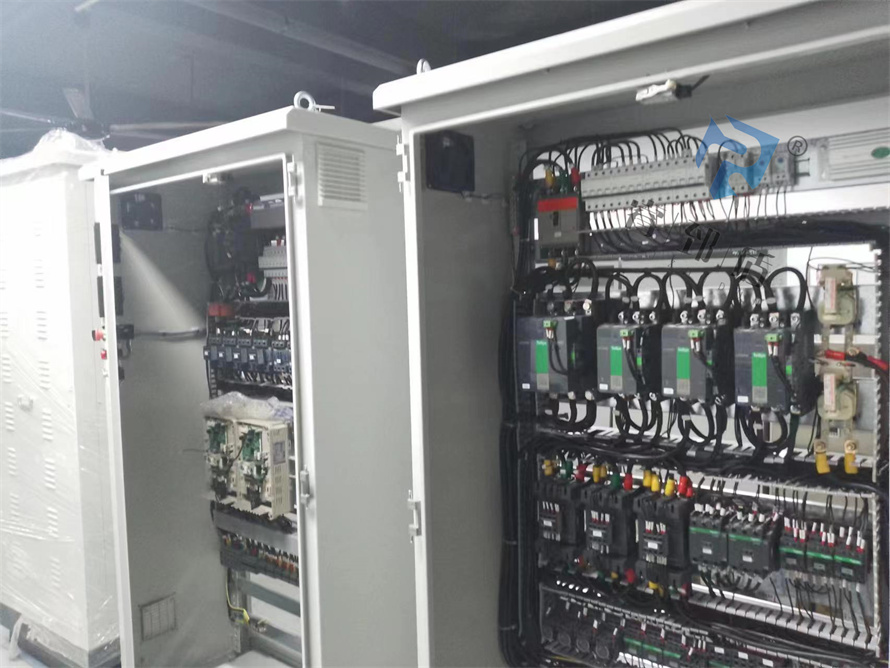

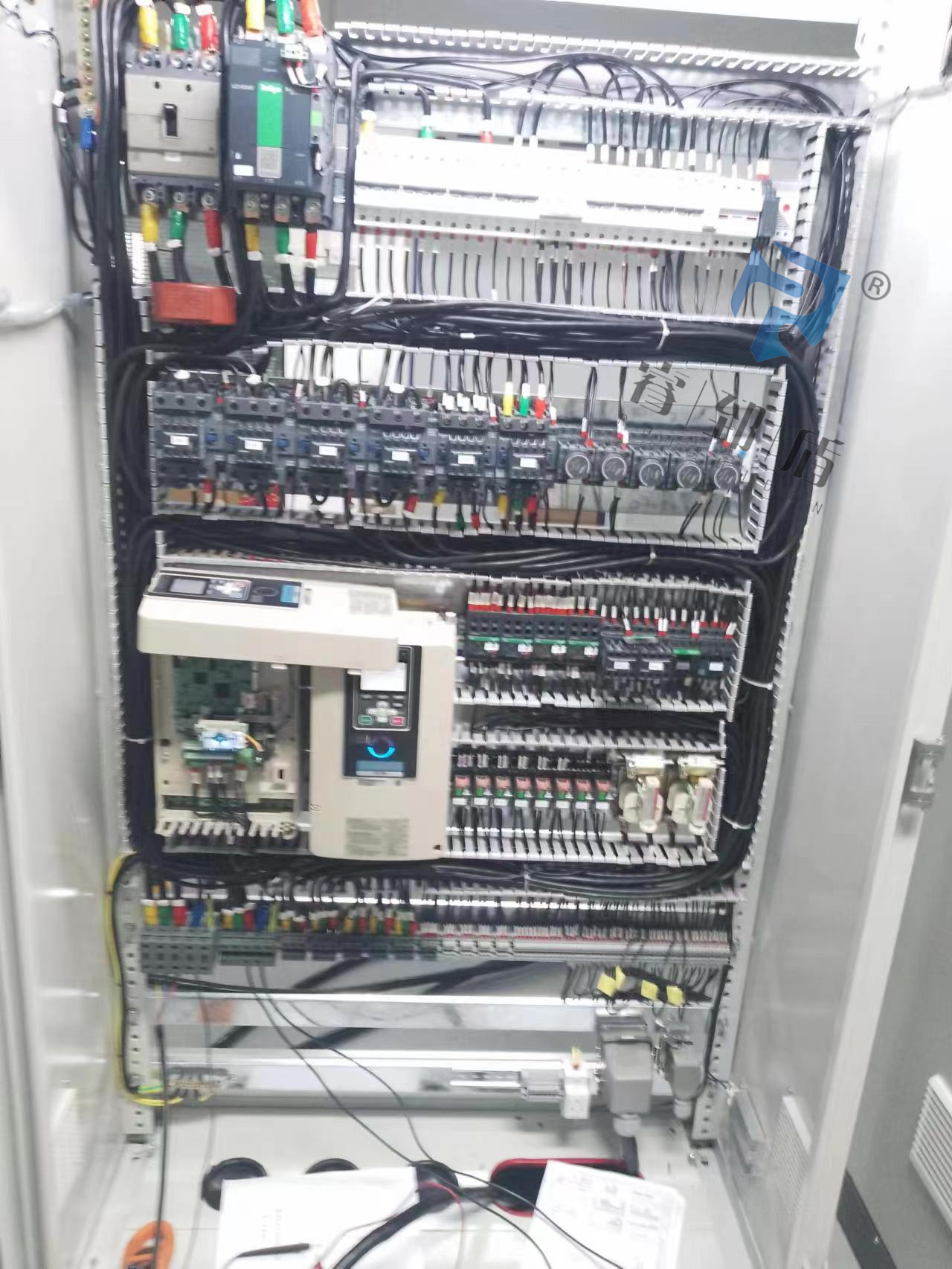

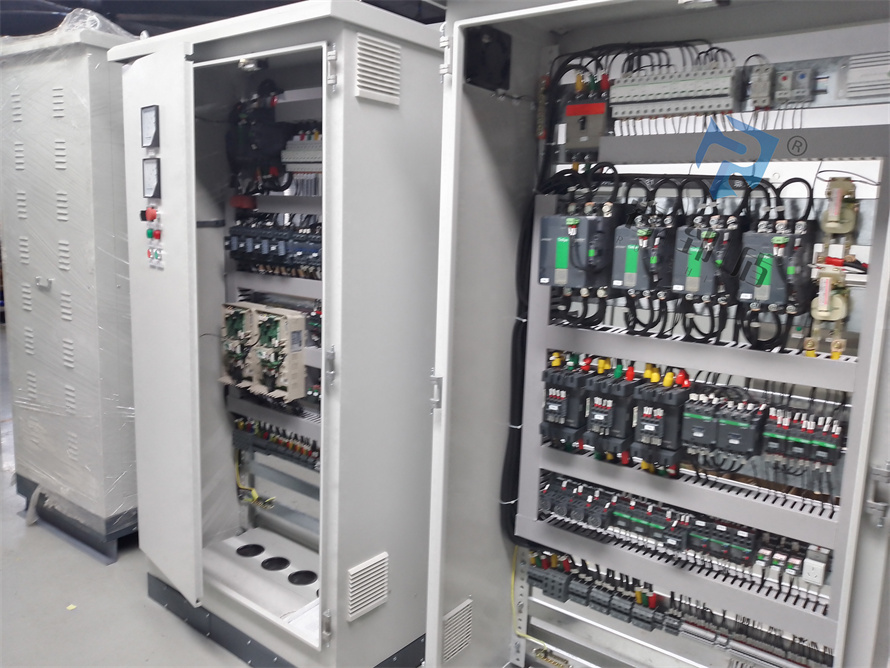

? ? 電氣柜內元器件布置合理、美觀，電氣元件均使用導軌安裝。柜內元器件（如空氣開關、接觸器、熱繼電器等）必須按照圖紙標明對應元器件的代號，如?Q1，KM4?等。柜內所配動力電源?A、B、C?三相應有明確一致的顏色區分，引至端子接線應標注與端子原理圖相一致的標號，線號和端子排的標注為機打符號。

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? ? ? ? ? ? ? ? ?? 40t龍門吊電氣柜技術要求

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?電源參數?

? ?電源參數：動力額定電壓為交流 380V/50Hz，控制額定電壓為交流 220V/50Hz 或直流 24V。

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 布線要求

? ? ? ? ? 電氣柜內布線要嚴格按照國家標準制作，布線規范、美觀，控制柜內所有端子的接線均不得有松動。電纜進出線留有足夠空間，端子排距箱底距離大于 200mm 方便接線。控制柜配線完畢后必須進行正確性校驗，設備交接時，不允許出現漏配和錯配現象。

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 電器柜執行標準

控制箱（柜）、動力箱（柜）、電控箱（柜）具有防塵、防濺性能，所有技術指標必須符合規范及設計要求。產品執行的標準(國家標準 GB7251、行業標準、企業標準)。

? ? ? ? ? ? ? ?電控箱、柜的板材的各種指標必須符合國家的有關要求。所有配電箱、柜要求采用符合國家標準的塑鋼或 304 不銹鋼板，結構牢固，外形美觀，內部布置合理。落地柜用 2.0mm 厚鋼板制作，控制箱長邊大于等于600mm 的用 2.0mm 厚鋼板、小于 600mm 的用 1.5mm 厚鋼板制作,二層底板需用 2mm 厚鋼板。帶變頻器的配電（控制）箱/柜須根據情況設置通風設施。

? 箱體內的匯流排應采用銅排，N 和 PE 排應分開設置。PE 排最小截面 100mm2，并設有接線端子，接線端子帶防松脫的緊固螺栓用來連接接地導體。PE 排和接線端子置于箱體底部。箱體與 PE 排應由接地線可靠連接，過門接地線應滿足經常開關門的要求。

?
